Оптический кабель для прокладки в грунт

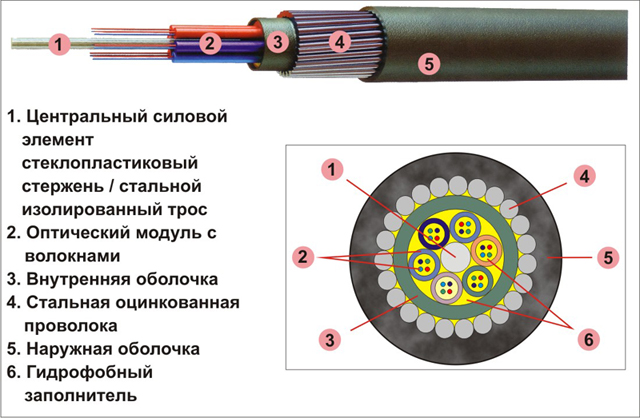

ОГМ(Н), ОГД(Н) (в грунтах всех категорий, трубах, блоках, коллекторах, по дну болот и рек, имеет броню из стальной проволоки или стеклопрутка; число волокон до 288)
Предназначены для прокладки в грунтах всех категорий, кроме подверженных мерзлотным деформациям, а также в кабельной канализации, трубах, блоках, коллекторах и в воде по дну болот и рек. Рекомендуется для прокладки в местах зараженных грызунами, вместах, где кабель находится под растягивающим, раздавливающим, срезающем усилием, а также при необходимости защиты от вандализма.
Особенности конструкции:
имеет броню из стальной проволоки, которая обеспечивает в зависимости от сечения проволоки разрывное усилие от 7 кН до 80 кН.
Кабели ОГМ [ОГМН] и ОГД [ОГДН] имеют наружную оболочку из полиэтилена, не распространяющего горение, или из материала, не выделяющего галогенов при горении (LSZH).
Кабели ОГМ [ОГМН] и ОГД [ОГДН] имеют модульную структуру с центральным силовым элементом (ЦСЭ) из, соответственно, стального троса ОГМ (ОГМН) или стеклопрутка ОГД (ОГДН).
Максимальное число волокон - 288.
Рабочие условия эксплуатации:
Температура эксплуатации -40...+50С (по желанию заказчика температурный диапазон может быть расширен);
Температура прокладки: не ниже -10С;
Допустимое долговременное растягивающее усилие не более: 7кН; 20кН; 80кН;
Допустимое раздавливающее усилие: не более 0,7 кН/см;
Минимальный радиус изгиба при прокладке: 312-542 мм;
при эксплуатации - не менее 20 диаметров.
Для уточнения информации свяжитесь с менеджером.

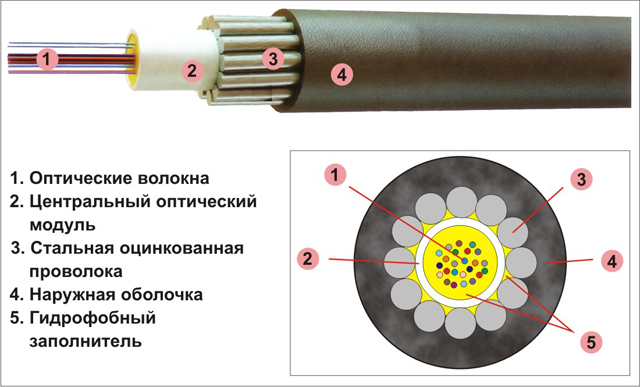

ОГЦ(Н) (в грунтах всех категорий, трубах, блоках, коллекторах, по дну болот и рек, имеет броню из стальной проволоки или стеклопрутка; число волокон до 72)
Предназначены для прокладки в грунтах всех категорий, кроме подверженных мерзлотным деформациям, в кабельной канализации, трубах, коллекторах, на мостах и шахтах, через неглубокие болота и несудоходные реки.Рассчитан на прокладку ручным или механизированным способом.
Особенности конструкции:
внутри кабеля размещена центральная трубка с оптическими модцлями. В каждом модуле до 12 волокон. Общее количество модулей - до 6. Общее число волокон может достигать 72. Броня из стальной проволоки, в зависимости от материала и диаметра проволоки обеспечивает разрывную прочность кабеля от 7 кН до 20кН.
Кабель ОГЦ [ОГЦН] имеет наружную оболочку из полиэтилена, не распространяющего горение, или из материала, не выделяющего галогенов при горении (LSZH).
Рабочие условия эксплуатации:
Температура эксплуатации -40...+50С (по желанию заказчика температурный диапазон может быть расширен);
Температура прокладки: не ниже -10С;
Допустимое растягивающее усилие: от 7 кН до 20кН;
Допустимое раздавливающее усилие: не более 0,7 кН/см;
Стойкость к удару: 100 Дж;
Минимальный радиус изгиба: при прокладке: 250 мм; при эксплуатации - не менее 20 диаметров.
Для уточнения информации свяжитесь с менеджером.
ОКБ (в грунтах всех категорий, трубах, блоках, коллекторах, по дну болот и рек,имеет броню из стальной проволоки; число волокон до 144)
Кабель предназначен для прокладки ручным или механизированным способом в грунтах всех категорий, кроме подверженных мерзлотным деформациям, в кабельной канализации, в трубах, блоках, коллекторах, в воде при пересечении рек и болот.
Количество оптических волокон, 2-144 шт.
Коэффициент затухания:
одномод1550 нм: < 0,22 дБ/км;
многомод 1310 нм: < 0,7 дБ/км.
Допустимое растягивающее усилие, 7, 20 кН.
Тепературный диапазон, -40...+60 °С
Наружный диаметр, от 15,6мм.
Масса 1 км кабеля, от 450кг.
Для уточнения информации свяжитесь с менеджером.

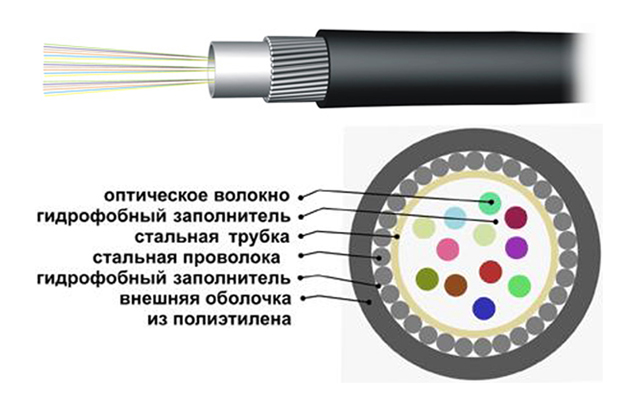

ОКБс(ОКБт) (в грунтах всех категорий, трубах, блоках, коллекторах, по дну болот и рек, имеет броню из стальной проволоки; число волокон для ОКБс до 48, для ОКБт до 12)
Кабель волоконно-оптический с одномодовым или многомодовым волокном, броней из стальных оцинкованных проволок, с центральной модульной трубкой.
Кабель предназначен для прокладки ручным или механизированным способом в грунтах всех категорий, кроме подверженных мерзлотным деформациям, в кабельной канализации, в трубах, блоках, коллекторах, в воде при пересечении рек и болот.
Количество оптических волокон, 2-48 шт.
Коэффициент затухания,
одномод 1550 нм < 0,22 дБ/км
многомод 1310 нм < 0,7 дБ/км
Допустимое растягивающее усилие, 7кН
Допустимое раздавливающее усилие, 0,5кН
Тепературный диапазон, -60...+80 °С
Температура прокладки, до -10 °С
Наружный диаметр, до 18,8 мм
Масса 1 км кабеля, до 830 кг
Существует также аналог - ОКБт.
Кабель предназначен для прокладки ручным или механизированным способом в грунтах всех категорий, в кабельной канализации, в трубах, блоках, коллекторах и кабельных шахтах.
Количество оптических волокон, 2-12 шт.
Наружный диаметр, от 11,3 мм
Масса 1 км кабеля, от 250 кг
Для уточнения информации свяжитесь с менеджером.

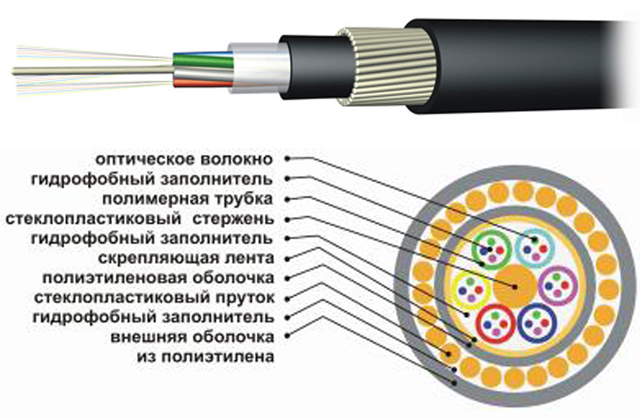

ОКП (в грунтах всех категорий, трубах, блоках, коллекторах, по дну болот и рек, имеет броню из стеклопрутка; число волокон для ОКП до 144)
Кабель волоконно-оптический диэлектрический с одномодовым или многомодовым волокном армированный стеклопластиковыми прутками.
Кабель предназначен для прокладки ручным или механизированным способом в грунтах всех категорий, кроме подверженных мерзлотным деформациям.
Количество оптических волокон, 2-144 шт.
Коэффициент затухания:
одномод1550 нм: < 0,22 дБ/км;
многомод 1310 нм: < 0,7 дБ/км.
Допустимое растягивающее усилие, 10, 15кН.
Тепературный диапазон, -60...+60°С
Наружный диаметр, от 16,5мм
Масса 1 км кабеля, от 270кг
Для уточнения информации свяжитесь с менеджером.
