Оптический кабель подвесной (вынесенный стальной или диэлектрический трос)

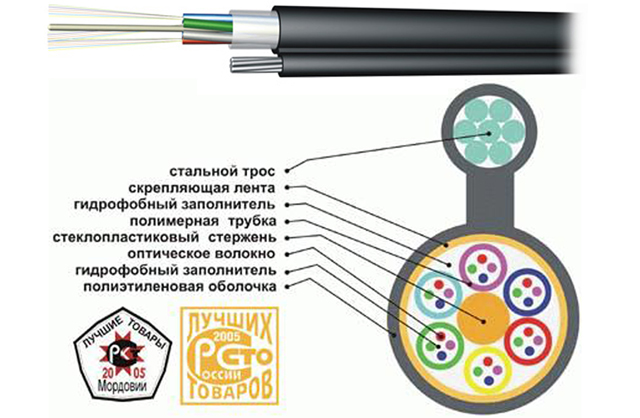

ОКТ(ОКТп) (несущий элемент - стальной или диэлектрическим трос; для подвеса на опорах воздушных линий связи, столбах городского освещения, между зданиями; число волокон до 144)
Кабель волоконно-оптический самонесущий с одномодовым или многомодовым волокном. Конструкция выполнена с вынесенным силовым элементом. Несущий элемент - стальной трос. Существует аналог с диэлектрическим тросом - ОКТп.
Кабель марки ОКТ предназначен для подвеса на опорах воздушных линий связи, столбах городского освещения, между зданиями.
Количество оптических волокон: 2-144 шт.
Коэффициент затухания:
одномод 1550 нм: < 0,22 дБ/км;
многомод 1310 нм: - < 0,7 дБ/км.
Допустимое растягивающее усилие: 7-9кН.
Тепературный диапазон: -40...+60°С
Наружный диаметр: от 9,4х17,7мм.
Масса 1 км кабеля: от 160кг.
Для уточнения информации свяжитесь с менеджером.

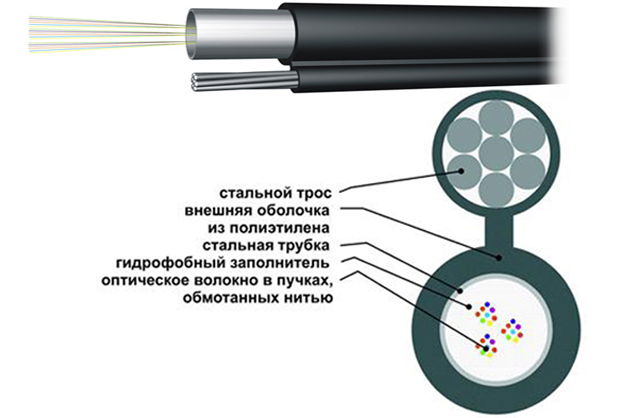

ОКТс(ОКТ-Т) (несущий элемент - стальной или диэлектрическим трос; со стальной или диэлектрической модульной трубкой; для подвеса на опорах воздушных линий связи, столбах городского освещения, между зданиями; число волокон до 48)
Кабель волоконно-оптический самонесущий с одномодовым или многомодовым волокном, со стальной центральной модульной трубкой(или диэлектрической ОКТ-Т). Конструкция выполнена с вынесенным силовым элементом. Несущий элемент - стальной трос.
Кабель предназначен для подвески на опорах воздушных линий связи, столбах городского освещения и между зданиями.
Количество оптических волокон, 2-48 шт.
Коэффициент затухания
одномод 1550 нм: < 0,22дБ/км;
многомод 1310 нм: < 0,7дБ/км.
Допустимое растягивающее усилие, 7-9кН
Допустимое раздавливающее усилие, 1,5кН
Рабочая температура -60°С +70°С
Температура монтажа -10°С +50°С
Температура транспортировки и хранения -60°С +70°С
Минимальный радиус изгиба кабеля не менее 20 диаметров кабеля
Срок службы 25 лет.
Срок гарантийной эксплуатации2 года после ввода в эксплуатацию, не более 2,5 лет со дня поставки.
Растягивающее усилие от 3,5 кН до 7,0 кН.
Раздавливающее усилие не менее 7,0 кН/100 мм.
Для уточнения информации свяжитесь с менеджером.

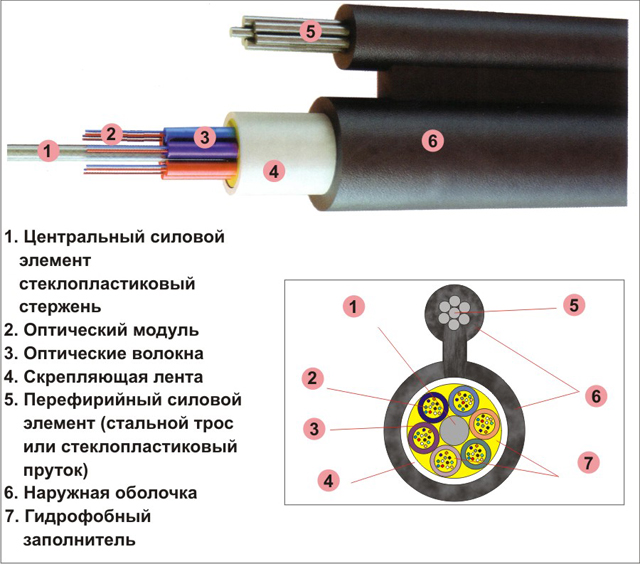

ОПД (несущий элемент - стальной или диэлектрическим трос; для подвеса на опорах воздушных линий связи; число волокон до 288)
Предназначен для подвески на опорах контактной сети, городского электротранспорта, уличного освещения, (телефонной связи) вдоль железных дорог, на кронштейнах, в лотках вдоль трубопроводов. Применяется на городских и междугородних линиях связи. Рассчитан на прокладку ручным или механизированным способом.
Особенности конструкции: имеет вынесенный - перифирийный силовой элемент (ПСЭ), который изготавливается из стального троса или стеклопрутка. Кабель небронированный.
Максимальная длина пролёта при подвеске кабеля достигает 150м, она завист от значения допустимого растягивающего усилия и климатических условий эксплуатации.
В зависимости от толщины и механических свойств материала ПСЭ кабель типа ОПД расчитывается на долговременное растягивающее усилие 4кН, 6кН, 9кН или 12кН.
Кабель ОПД имеет модульную структуру с центральным силовым элементом из стеклопрутка. Максимальное число волокон - 288.
Рабочие условия эксплуатации:
температура эксплуатации -60...+70 С (по желанию заказчика температурный диапазон может быть расширен);
температура прокладки: не ниже -10С;
допустимое растягивающее усилие: от 4 кН до 12 кН;
допустимое раздавливающее усилие: не более 0,5 кН/см;
минимальный радиус изгиба: при подвеске - 235 мм.
Для уточнения информации свяжитесь с менеджером.

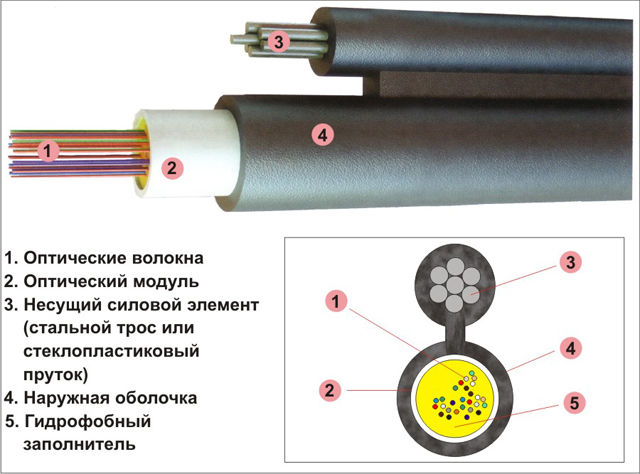

ОПЦ (несущий элемент - стальной или диэлектрическим трос; для подвеса на опорах воздушных линий связи; число волокон до 24)
Предназначен для подвески на опорах контактной сети, городского и междугороднего электротранспорта, уличного освещения, телефонной связи, на кронштейнах, в лотках вдоль трубопроводов. Применяется на городских и междугородних линиях связи. Рассчитан на прокладку ручным или механизированным способом.
Особенности конструкции: имеет вынесенный - перифирийный силовой элемент (ПСЭ), который изготавливается из стального троса или стеклопрутка. Кабель небронированный.
Максимальная длина пролёта при подвеске кабеля достигает 150м, она завист от значения допустимого растягивающего усилия и климатических условий эксплуатации. В зависимости от толщины и механических свойств материала ПСЭ кабель типа ОПЦ расчитывается на долговременное растягивающее усилие 4кН, 6кН, 9кН или 12кН.
Внутри кабеля ОПЦ размещена центральная трубка с оптическими волокнами, число которых может достигать 24.
Рабочие условия эксплуатации:
Температура эксплуатации -60...+70С;
Температура прокладки: не ниже -10С;
Допустимое растягивающее усилие не более: от 4 кН; 6 кН; 9 кН; 12 кН;
Допустимое раздавливающее усилие: не более 0,5 кН/см;
Для уточнения информации свяжитесь с менеджером.
